水利工程用的卷扬启闭机

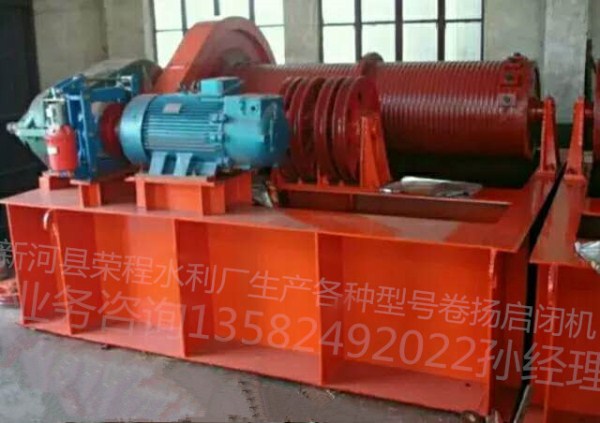

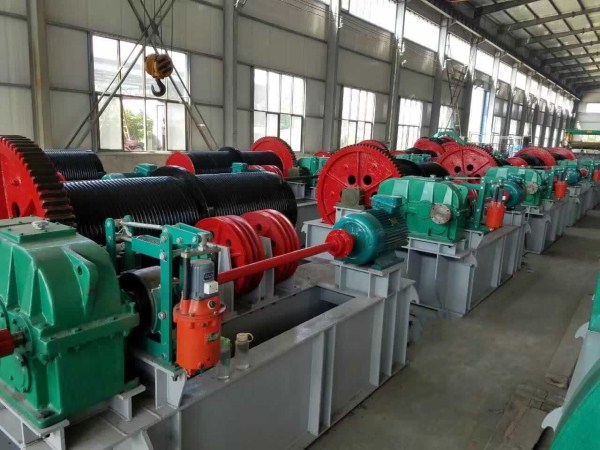

　　卷扬机是一种广泛应用于大中型水电站的闸门启闭机。它采用钢丝绳作为牵引部件。提升机重量较小，但闸门提升高度较大。同时，配备多个滑轮，可产生相当大的牵引力。公司生产的QPQ起重机具有50KN-13000KN起闭力规格，可由用户选择;如果用户有特殊要求，可修改设计以满足使用要求。

　　卷扬机结构及工作原理：

　　1、我公司生产的系列卷扬机按传动装置分为分体驱动和集中驱动，按提升点数目可分为单点提升和双点提升。

2、升降机由马达(例外地，手动地)通过联轴器和减速器之间的高速联轴器提供动力。减速后，动力被传递到低速输出轴。低速轴带动开式小齿轮和与绳鼓连接的开式大齿轮啮合，开式大齿轮带动绳鼓旋转。

　　3、钢丝绳缠绕在滚筒上，钢丝绳穿过滑轮组机构。活动滑轮悬挂板下部与升降轴连接的闸门吊耳。当电机(或手动驱动)工作时，随着绳鼓的旋转，绳子进出绳鼓的螺旋槽，使闸门能够打开和关闭。

　　4、在制动轮的外圆上设置有制动系统(电磁或液压)，以确保闸门在工作范围内的任何位置都能停止。行程控制系统可以控制闸门的开启。

　　5、为了适应突然停电或无电区，400KN以下的起闭设备设有摇手机构供用户选择。负荷控制系统安装在400 kN以上的提升机上。当负荷超过额定负荷的10%～15%时，负荷控制器切断电源，停止启闭。

　　卷扬机使用中应注意的问题：

　　1、滚筒上的钢丝绳要整齐地排列。如果发现重叠和倾斜绕组，则应停止并重新安排机器。禁止在旋转时用手和脚拉动钢丝绳。此外，钢丝绳不应完全释放。*应保留三个环。

　　2、钢丝绳不应打结或扭曲。如果在一个节距上折线超过10%，则应该更换。

　　3、作业期间，不得越过钢丝绳;作业人员提起物品后，不得离开绞车;休息时，物品或吊笼应放下地面。

　　4、司机和信号员在操作过程中应保持良好的能见度。驾驶员和信号员应密切配合，服从信号的统一指挥。

　　5、严禁超载，即多载吨。

　　6、注意在使用过程中不要出现打结、压扁、电弧损坏、化学介质腐蚀现象。

　　7、不要直接吊起高温物体，并用边缘和角保护板。

　　8、在使用过程中应经常检查使用的钢丝绳，并应立即报废报废标准。

　　9、在运行中发生停电时，应切断电源，并将吊装材料降到地面。

　　10、在工作中应服从指挥员的信号，当信号未知或可能造成事故时，应暂停作业，可继续工作直到情况明确。

　　11、突然停电操作时，应立即打开刀，放下输送机。

　　12、操作完成后，托盘应着陆并锁定。

　　13、钢丝绳与机器之间的磨损及使用过程中的自然腐蚀造成的局部损坏，不可避免地要定期用保护油刷。
